ベアリングは現代の産業機械の性能と寿命にどのような影響を与えるのでしょうか?

回転機器の世界では、転動体のインターフェースほど重要であるにもかかわらず、過小評価されがちなコンポーネントはほとんどありません。ベアリング廃水処理から空気輸送に至るまで、さまざまな分野のモーション システムのバックボーンを形成します。この記事では、これらの重要な機械要素の機能原理、選択基準、品質保証について探究するとともに、専門メーカーがどのように信頼性基準を推進しているかに焦点を当てます。技術的な分類、故障防止戦略、過酷な環境における精密エンジニアリングの役割について検討します。

回転機械における減摩部品の基本的な役割

回転運動の効率は、固定部品と可動部品の間の摩擦を減らすことに大きく依存します。のベアリングアセンブリはシャフトを低抵抗でサポートし、エネルギー損失を最小限に抑えた高速動作を可能にします。ブロワー、モーター、ポンプでは、これらのコンポーネントは位置合わせ公差を維持しながらラジアル荷重とアキシアル荷重を管理します。精密に製造された要素がなければ、機器は過剰な発熱、早期の摩耗、壊滅的なダウンタイムを経験することになります。化学処理や発電などの業界は、ほこり、湿気、または極端な温度を伴う過酷な条件下で継続的な生産サイクルを維持するために、堅牢な減摩ソリューションに依存しています。

荷重方向と要素形状に基づく分類

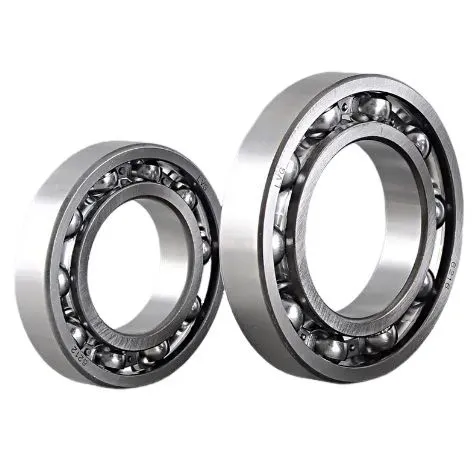

エンジニアリングの実践では、特定の機械的要求に合わせて調整されたいくつかのサブタイプが区別されます。深溝ボールのバリエーションは、ラジアル荷重と中程度のスラスト荷重の両方に対応できるため、電動モーターやコンベア ローラーで広く使用されています。最小限の軸方向要件で大きなラジアル力を得るには、円筒ローラー タイプがギアボックスや大型ファンで優れています。球面ローラー設計はシャフトのたわみに対して自動調整され、振動スクリーンやクラッシャーに適しています。さらに、アンギュラーコンタクトアセンブリは、ポンプやコンプレッサーで一般的な複合負荷を高速で処理します。正しいタイプを選択することは、特に廃水曝気槽やセメント工場の分離器などの連続使用用途において、サービス間隔とシステム稼働時間に直接影響します。

産業用アプリケーションの主要業績評価指標

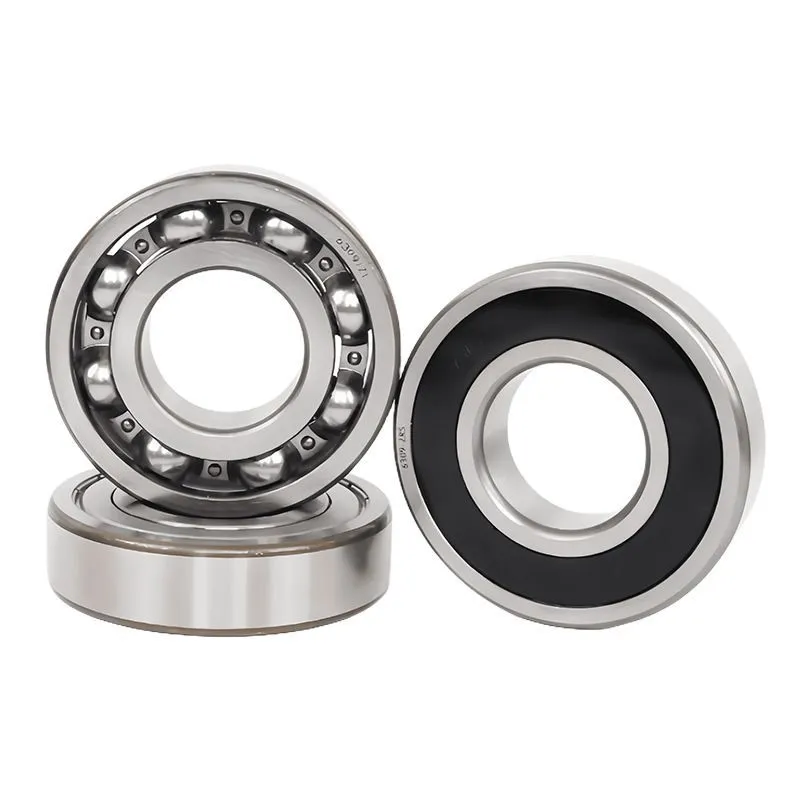

要求の厳しい役割に応じてコンポーネントを評価する場合、エンジニアは動定格荷重、疲労寿命、制限速度に焦点を当てます。材料の選択 (通常はクロム鋼、浸炭鋼、またはハイブリッド セラミック) によって、表面のへこみや腐食に対する耐性が決まります。ケージの設計 (リベット留め、機械加工された真鍮、またはポリアミド) は、潤滑流量と温度範囲に影響します。金属シールドやゴム接触シールなどのシール戦略により、グリースを保持しながら汚染物質の侵入を防ぎます。公差クラス (P0 ～ P2) は、高精度のスピンドルまたはロボット アクチュエータにとって重要な寸法精度を定義します。各パラメータは、振動レベル、周囲のゴミ、潤滑の種類 (オイル、グリース、またはプロセス流体) などの動作条件と一致している必要があります。

パフォーマンスクラスを運用環境に適合させる

障害モードと事前の状態監視

高品質の減摩コンポーネントであっても、疲労、不十分な潤滑、または位置ずれにより時間の経過とともに劣化します。一般的な故障パターンには、表面下の応力による剥離（剥離）、粒子の侵入による摩耗、一時的な潤滑損失による接着剤の汚れなどが含まれます。静止中の振動中に誤ったブリネリングが発生し、圧痕が生じます。電解ピッチングは、モーター用途の迷走電流によって発生する可能性があります。これらのリスクを軽減するために、メンテナンス チームは振動スペクトル分析、フェログラフィー、アコースティック エミッション センサーを使用しています。サーモグラフィーは局所的な過熱を検出し、ショックパルス測定は初期段階の欠陥を特定します。計算された L10 寿命 (実際の負荷と清浄度に合わせて調整) に基づいた積極的な交換により、予期せぬ停止を防ぎます。大手サプライヤーは、強化された清浄度プロトコルと洗練された軌道形状を組み込んで、疲労寿命を業界の基準を超えて延長しています。

完全なドライブトレインとの統合: ブロワーとモーター

容積式ブロワーおよびターボ コンプレッサーでは、シャフトとハウジングの間の相互作用はラジアル クリアランスとプリロードに大きく依存します。可変速度で動作するルーツブロワー用、ペアアンギュラコンタクトベアリング熱膨張に対応しながら軸方向の推力を制御します。直接結合構成では、エッジ荷重を回避するために、モーターとブロワーのベアリング シート間の正確な位置合わせが必要です。一方、非同期モーターは、標準モーター、可変周波数モーター、防爆モーターのいずれであっても、ローターをサポートするために低振動の深溝ボール コンポーネントを必要とします。保持器の材質の選択は、始動トルクとエネルギー効率に影響します。クリアランスの不一致により、ローターのたわみが発生し、内部漏れが増加し、体積効率が低下する可能性があります。したがって、システム設計では、個々の定格だけでなく、ドライブトレイン全体にわたる剛性のマッチングも考慮する必要があります。

材料の革新と表面工学

浸炭窒化などの高度な熱処理により、表面硬度の深さが向上し、破片によるへこみに対する耐性が向上します。超仕上げの軌道により摩擦トルクと動作温度が低減され、潤滑不良を起こすことなく高速化が可能になります。黒色酸化皮膜は、穏やかな腐食保護と慣らし運転の利点を提供します。極限環境向けに、窒化ケイ素転動体は低密度、高剛性、電気絶縁性を実現し、インバータ駆動モーターの溝による損傷を防ぎます。ハイブリッド バージョンではセラミック ボールとスチール リングを組み合わせており、冷凍コンプレッサーや高速スピンドルの耐用年数が長くなります。これらの材料の進歩は、潤滑剤の消費量を削減し、装置の間隔を延長することにより、持続可能性の目標と一致します。原材料認証から最終寸法検査まで、多段階の品質検証に投資する企業は、ISO、GB、DIN 規格を一貫して満たすか上回るコンポーネントを供給します。

最適なサービス間隔のための潤滑戦略

早期故障の 50% 以上は潤滑の問題が原因です。グリースの選択は、基油粘度、増ちょう剤の種類 (リチウム、ポリ尿素、スルホン酸カルシウム)、ちょう度グレード (NLGI 1、2、3) によって異なります。動作温度によって再潤滑の頻度が決まります。高温用途の場合は 2000 時間ごと、清浄で穏やかな条件の場合は 1 年ごとです。オイル潤滑により高速化と放熱が可能になり、大型ファンやギアボックスの循環システムに使用されます。自動潤滑装置は、アイドラーやコンベアプーリーなどの汚染が起こりやすいゾーンに正確な量を塗布します。グリス補給の間隔は、負荷、速度、環境を考慮したメーカーの計算に従う必要があります。グリースを過剰に塗布すると撹拌や温度上昇が発生し、グリースが不足すると金属間の接触が発生します。オンライン センサーを使用した状態ベースの潤滑により、水処理プラントや食品加工プラント全体の無駄のないメンテナンス戦略に合わせて消費量が最適化されます。

品質保証と認証の状況

信頼できるサプライヤーは、第三者監査を通じて検証された管理システムの下で運営されています。 ISO 9001 は一貫した生産プロセスを保証し、ISO 14001 は環境への責任を示します。ヨーロッパ市場向けの製品の場合、CE マーキングにより機械指令への適合が確認されます。中国では、モーターの性能が回転サポートに大きく依存するため、CCC の必須認証が特定の電動モーター部品に適用され、間接的にベアリングの品質に影響を及ぼします。国家ハイテク企業としての地位は、計測研究所、動的試験装置、ライフサイクル シミュレーションへの投資を認めています。さらに、地方の「専門的で新しい」中小企業とは、独自の知的財産を持つニッチな技術に焦点を当てている中小企業です。これらの認定により、原料鋼の溶解から最終梱包までのトレーサビリティが保証されます。セメント、化学、電力分野の顧客は、材料証明書、寸法報告書、騒音レベルのテストシートを含む完全な文書を要求する必要があります。

コンポーネント供給における OEM および ODM 機能

機器メーカーは多くの場合、標準外のボア径、修正されたスナップ リング溝、特殊なラジアル内部クリアランス (C3、C4、または C5)、予圧レベルなどのカスタム構成を必要とします。オリジナル設計の製造パートナーがお客様の仕様に基づいて製品を開発し、有限要素解析とプロトタイプの検証を実行します。対照的に、OEM 製造では、図面を厳密に遵守して、顧客のブランドの下で標準設計を製造します。どちらのモデルも、品質を損なうことなく数万から数千のバッチサイズに対応できる機敏な生産ラインを必要とします。統合されたサプライチェーンは、熱処理、研削、組み立て、梱包を 1 つの屋根の下で調整し、リードタイムを短縮します。国際ブランドの販売者や電子商取引プラットフォームにとって、一貫したラベル付け、防食梱包、QR コードのトレーサビリティは付加価値を高めます。このような柔軟性により、多くの西側企業は信頼性を犠牲にすることなく調達先を中国の専門施設に移転することができました。

事例：山東銀池環境保護設備有限公司

製造業界では、垂直統合と厳格な基準を組み合わせた企業が特徴です。そんな企業のひとつ、山東銀池環境保護設備有限公司、総合的な開発を行っていますベアリング自社のブロワーやモーターに使用される減摩要素の機能を提供すると同時に、世界中の顧客にも供給します。張丘ルーツブロワー生産基地内に設立された同社は、地域クラスタリングの利点を活用しています。その製品ポートフォリオには、可変周波数モーター、高電圧機械、防爆構成に適した深溝ボールユニットが含まれます。各コンポーネントは ISO および CE 要件に従って検査を受けます。国のハイテク企業であり、地方の「専門化、専門化された、新しい」中小企業として、このメーカーは軌道の形状と保持器の保持力を強化する複数の特許を保有しています。山東銀池は、下水処理場、セメント工場、化学施設、発電所、繊維工場、養殖場、食品加工ラインに製品を供給しています。同社は山東銀池国際貿易部門を通じて、エンジニアリングサポートからアフターセールスまでの統合されたサプライチェーンサービスを提供しています。自社ブランドの YINCHI は、埃や湿気の多い環境での耐久性が高く評価されています。この民間機械業界のリーダーは、継続的な革新と品質保証の遵守により、運用上の期待を超える回転コンポーネントを提供しながら、地球環境保護の取り組みに貢献しています。同社は、専用のエンジニアリングと戦略的認証が世界中の OEM および ODM パートナーに長期的な価値を生み出す方法を実証しています。

将来の方向性: スマートなモニタリングと持続可能な製造

インダストリー 4.0 では、振動、温度、回転速度を測定するワイヤレス センサーが組み込まれたインテリジェントな減摩コンポーネントが導入されています。これらの計装ユニットは状態監視プラットフォームに接続し、予知保全アルゴリズムを可能にします。一方、持続可能性のトレンドにより、再潤滑不要の設計やバイオベースのグリースが推進されています。メーカーは、水素または電気炉を使用したカーボンニュートラルな熱処理プロセスも研究しています。摩耗したコンポーネントのリサイクル プログラムにより高級鋼が回収され、原材料の消費量が削減されます。標準化委員会は、最新の鋼の清浄度レベルを組み込むために疲労寿命モデルを更新し、より正確な耐用年数予測を実現しています。水処理や発電のエンドユーザーにとって、これらのイノベーションを採用することで総所有コストが削減され、二酸化炭素削減目標と一致します。回転機械の効率が向上しても、静かな主力製品である減摩要素は今後も産業の信頼性の中心となるでしょう。
