ダイレクトカップリングルーツブロワーの決定版エンジニアリングガイド

1. 直結式ルーツブロワ：コアコンセプト

2. 直結回転容積の機構

3. ベルト駆動システムと比較したパフォーマンス上の利点

4. 取り付けと調整: 長寿命のための精度

5. ダイレクトドライブユニットのメンテナンスプロトコル

6. 重要な産業用途

7. 主な技術仕様と選択ガイド

8. よくある質問 (FAQ)

1. 直結ルーツブロワ：コアコンセプト

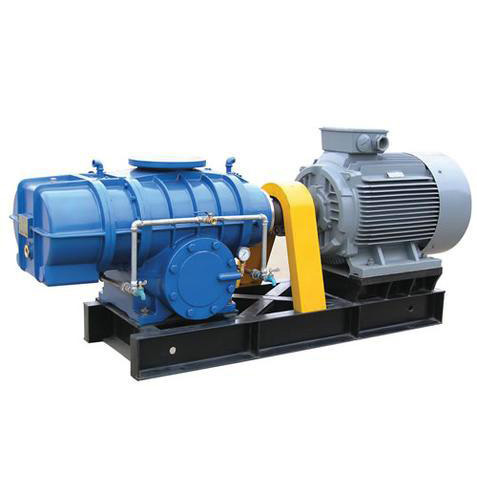

廃水処理から空気輸送に至るまで、数え切れないほどの産業プロセスの中心には、直結式ルーツブロワ。ベルト駆動の代替品とは異なり、これらのユニットは、カップリングを介してモーターとブロワーシャフトの間に直接機械的リンクを備えています。この一見単純な違いは、効率、耐久性、動作の安定性に大きなメリットをもたらします。ベルトを排除することにより、このシステムは摩耗とエネルギー損失の共通点を排除し、信頼性が最優先される連続使用用途にはダイレクトカップリングルーツブロワーが好ましい選択肢となります。

この直接構成により、モーターの回転速度がインペラに正確に伝達され、生物処理における曝気やセメント工場での材料輸送などのプロセスに不可欠な脈動のない安定した気流が供給されます。設計哲学は最小限の機械的損失と最大限の稼働時間を重視しているため、要求の厳しい運用プロファイルを持つ業界では、従来のベルト システムではなくこの駆動方式を採用することが増えています。

2. 直結回転正変位の仕組み

直結式ルーツブロワ精密に機械加工されたケーシング内で反対方向に回転する 2 つまたは 3 つのローブ ローターを利用する容積式原理で動作します。ダイレクトカップリングにより、これらのローターは金属間の接触を防ぐタイミングギアによって駆動され、正確な同期を維持します。ローブが回転すると、吸気ポートで一定量の空気が捕捉され、排出側に輸送され、システム圧力に抗して排出されます。

重要な機械的利点はカップリング自体にあります。多くの場合、テーパー ロック スタイルのフレキシブル カップリングがモーター シャフトをブロワー シャフトに接続し、トルクを効率的に伝達しながらわずかな位置ずれを吸収します。この直接駆動により、ベルト システムに特有の滑りがなくなり、ブロワーが設計速度で正確に動作することが保証され、これは保証された体積流量に直接関係します。この特性は、化学物質の注入や流動床反応器など、一貫した定量空気供給を必要とするプロセスに不可欠です。

3. ベルト駆動システムと比較したパフォーマンス上の利点

ダイレクトカップリングルーツブロワーをベルト駆動の同等品と比較して評価すると、いくつかの性能の差別化要因が明らかになります。まず、直接結合によりベルトの張力と摩耗がなくなり、メンテナンスの頻度が減るだけでなく、時間の経過とともにベルトが伸びることによる徐々に効率が低下することも防止されます。第 2 に、ベルトとプーリーのアセンブリが不要なため、ユニットの全体的な設置面積と重量が削減され、設置が簡素化され、コンパクトなプラント レイアウトへの統合が可能になります。

さらに、ダイレクトドライブシステムは振動レベルが低く、より静かに動作するため、より安全で快適な作業環境に貢献します。機械的な複雑さが軽減されるということは、故障するコンポーネントが少なくなり、システム全体の信頼性が向上することを意味します。スペースが限られているアプリケーションや、継続的な高負荷動作が必要なアプリケーションでは、ダイレクトカップリングは、性能の安定性とライフサイクルコストの両方の観点から決定的な利点をもたらします。

4. 取り付けと調整: 長寿命のための精度

導入の成功直結式ルーツブロワ取り付けには細心の注意を払う必要があり、特にシャフトの位置合わせが重要です。わずかなミスアライメントでも、過剰な振動、ベアリングの早期摩耗、カップリングの疲労を引き起こす可能性があります。業界のベストプラクティスでは、カップリングの半分は締まりばめで取り付ける必要があり、シャフトへの確実な接続を確保するために、制御された加熱が必要になることがよくあります。

適切な位置合わせには、オフセットと角度の偏差の両方をチェックする必要があります。最適な耐用年数を得るには、カップリング ハブのインジケーターの合計読み取り値 (TIR) が 0.005 インチ (0.13 mm) を超えてはならず、カップリング面の平行偏差が 0.001 インチ (0.03 mm) 以内である必要があります。さらに、動作中のシャフトの熱膨張に対応して、ブロワーの内部コンポーネントに損傷を与える可能性のあるスラスト負荷を防ぐために、カップリング半体間に正しい軸方向ギャップを確立することが重要です。確実なトルク伝達と取り外しの容易さを確保するには、テーパーロック スタイルのカップリングを使用することをお勧めします。

5. ダイレクトドライブユニットのメンテナンス手順

ダイレクトカップリングルーツブロワーはベルト駆動ユニットよりも頻繁な介入を必要としませんが、体系化されたメンテナンススケジュールが不可欠です。主な重点分野には、ギアボックスとベアリングの潤滑、カップリングの検査、アライメントの検証が含まれます。メーカー推奨の潤滑剤を使用して定期的にオイルを交換することで、ギアの摩耗を防ぎ、スムーズな動作を保証します。

定期的なカップリングのチェックには、摩耗や亀裂がないか目視検査し、指定された値までファスナーを再度締め付ける必要があります。振動モニタリングは予知保全ツールとして機能し、不均衡や位置ずれの兆候を早期に検出します。さらに、吸気フィルターが清潔で障害物がないことを確認することで、ローターを微粒子による損傷から保護し、これらのブロワーの特徴であるクリーンでオイルフリーの空気出力を維持します。

• 毎日：オイルレベルをチェックし、異常な音を聞き、吐出圧力と温度を監視します。
• 毎月:カップリングの磨耗を検査し、位置合わせを確認し、エア フィルターを掃除します。
• 四半期ごと:ギアオイルを交換し、ベアリングを検査し、すべての留め具のトルクをチェックします。
• 毎年：ロータークリアランス測定とシール交換を含む包括的なオーバーホール。

6. 重要な産業用途

ダイレクトカップリングルーツブロワーの堅牢な設計と信頼性の高い性能により、幅広い分野で欠かせないものとなっています。廃水処理では、好気性消化に不可欠な通気を提供し、有機物の生物学的分解を確実に行います。水産養殖産業では、池やタンク内の重要な溶存酸素レベルを維持し、魚の健康と収量に直接影響を与えます。

バルクマテリアルハンドリングでは、これらのブロワーは空気輸送システムで使用され、セメント、穀物、プラスチック、その他の粉末をパイプラインを通して輸送します。安定した高圧エアフローにより、長距離にわたって一貫した効率的な材料搬送が保証されます。その他の主要な用途には、炉での燃焼用空気の供給、石油化学プラントでのガスブースト、真空包装作業などが含まれており、産業分野全体にわたるこの技術の多用途性が実証されています。

主要なアプリケーション分野:廃水曝気 · 養殖 · 空気輸送 · セメント産業 · 発電所 · 化学処理 · バイオガス処理

7. 主要な技術仕様と選択ガイド

右を選択する直結式ルーツブロワアプリケーションでは、流量、圧力、電力要件を注意深く分析する必要があります。一般的なユニットは、最低 0.6 m3/min から 120 m3/min 以上の範囲の流量を提供し、最大 98 kPa の吐出圧力を備えています。モーター出力は、小型ユニットの 1.1 kW から大規模産業モデルの 185 kW 以上まで多岐にわたります。

ブロワーを指定するときは、必要な差圧、その圧力での望ましい流量、および周囲の動作条件を考慮してください。 3 ローブ ローター設計は、古い 2 ローブ設計と比較して脈動特性と効率が向上しているため、業界標準になっています。選択したブロワーが最適な効率ポイントで動作し、目的の用途に信頼できるサービスを提供できるようにするには、性能曲線と技術データシートを参照することが重要です。
