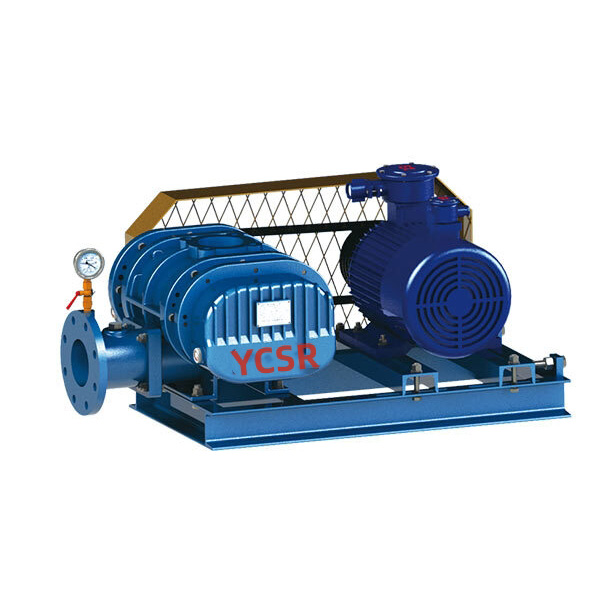

のルーツ真空ポンプは現代の工業処理の基礎となる技術であり、空気圧搬送および真空包装システムにおいて比類のない効率を提供します。従来の油封ポンプとは異なり、この機構は空運転原理で動作し、同期して回転する 2 つの 8 の字ローターを利用して、比較的低い真空レベルで大量の空気を移動させます。この包括的な分析では、これらの堅牢な機械の背後にあるエンジニアリング、食品包装からセメント輸送に至るまでの業界における重要な役割、およびその性能を定義する技術仕様を調査します。負圧環境を維持するための重要な要素として、これらのポンプの動作パラメータを理解することは、エンジニアや調達専門家にとっても同様に不可欠です。
工業用エアレーションおよび排気システムの中心には、特殊なタイプの容積式ポンプが組み込まれています。この装置は、遠心分離装置とは根本的に異なる原理で動作します。インペラを使用して流体に速度を与える代わりに、厳しい公差のハウジング内で正確に反対方向に回転する 2 つまたは 3 つのローブ付きローターを利用します。これらのローターが回転すると、吸気側に膨張容積が生じ、空気またはガスが引き込まれ、それが吐出側で圧縮されて排出されます。この機構は本質的にオイルフリーであり、ポンプ室に潤滑を必要としないことを意味し、汚染を厳密に回避する必要がある用途に最適です。
ローターの設計は、2 ローブか 3 ローブかにかかわらず、騒音プロファイルと気流の滑らかさに大きく影響します。 3 ローブ設計は一般に、より静かな動作と少ない脈動を実現します。これは、住宅地や騒音に敏感な環境の近くにある施設にとって重要な考慮事項です。
これらのシステムを既存の生産ラインに統合するために評価する場合、特定のパフォーマンス指標を分析する必要があります。これらの機械の動作範囲は、通常、負圧を生成する能力と体積流量によって定義されます。たとえば、工業グレードのユニットは、風量が 6.24m の範囲で、-100mmHg から -330mmHg の範囲の真空度を達成できます。380m以上まで/分3/分これらの数字は静的なものではありません。それらは、可変速制御のためにベルト駆動であるか、最大効率のために直接結合されているかなど、システムの構成に大きく依存します。
| 構成タイプ | 電源オプション | 一般的な真空範囲 | 主な利点 |
|---|---|---|---|
| ベルト接続負圧 | 電動モーター / 可変周波数 | -100mmHg ～ -250mmHg | プロセス制御のための調整可能な速度 |
| 直結負圧 | 電動モーター（固定速度） | -150mmHg ～ -300mmHg | 機械効率の向上、メンテナンスの軽減 |
| ディーゼル負圧 | 内燃機関 | -100mmHg ～ -200mmHg | オフグリッドの場所でのモビリティと操作 |
「究極の真空度」はポンプ自体の機能だけでなく、システム全体の完全性の機能でもあることを理解することが重要です。パイプの直径、フィルターの清浄度、接続部の密閉度などの要因はすべて、最終的に達成可能な真空レベルに影響します。したがって、最高のパフォーマンスを維持するには、定期的なメンテナンスとシステム チェックが必須です。
このテクノロジーの多用途性により、消耗品の処理と重量建設資材の取り扱いという 2 つの異なる、しかし重要な分野にサービスを提供できます。食品業界では、自然な環境を維持することは交渉の余地がありません。ここでは、包装から空気を排出するために機械が使用されており、それによって保存期間が延長され、風味プロファイルが維持されます。逆に、セメントおよび骨材産業では、焦点は大量輸送と環境保護に移っています。
特にセメント輸送の場合、この装置は 2 つの役割を果たします。材料の迅速な移送を容易にするだけでなく、荷降ろし中にタンク内の負圧を維持します。これにより粉塵の漏洩が防止され、環境規制の順守が確保され、作業者の健康が保護されます。これらのユニットは、特定のトラックのモデルや電力要件に合わせてカスタマイズできるため、物流に欠かせないものとなっています。
適切なユニットの選択には、単に馬力定格を一致させるだけでは不十分です。エンジニアは、必要な流量、目標真空レベル、動作環境など、アプリケーション固有の要求を考慮する必要があります。たとえば、静かな動作が必要な施設では 3 ローブの低騒音定速モデルが優先される一方、モバイル アプリケーションではディーゼル駆動のモデルが必要になる場合があります。
さらに、OEM および ODM サービスを提供するメーカーと提携すると、大きな利点が得られます。カスタマイズにより、既存のインフラストラクチャにシームレスに適合する特定のフランジ、モーター、制御パネルを統合できます。サプライヤーを評価する際には、鋳造業界で実績のある企業や、鋳造から最終組み立てまでの品質管理を徹底するために自社工場を運営している企業を探してください。
「今日、適切な仕様の装置に投資することで、明日のコストのかかる生産遅延を防ぐことができます。」
基本的な違いは、動作原理とその結果得られる出力にあります。ロータリー ベーン ポンプなどの従来の真空ポンプは、非常に高い真空レベル (低圧力) を達成するように設計されていますが、流量は比較的低くなります。対照的に、ルーツ型ユニットは、比較的低い真空レベルで大量の空気流を得るために設計された容積式機構です。深い真空を達成するよりも、大量の空気を素早く移動させることに優れています。
はい、デザインは対称かつ双方向です。質問は真空用途 (吸引) に焦点を当てていますが、システム配管がそのように構成されていれば、流れの方向を逆にするだけで、同じ物理ユニットを正圧用途 (吐出) にも利用できることがよくあります。この多用途性により、空気輸送と排気の両方が必要な施設において貴重な資産となります。
真空度は通常、水銀柱ミリメートル (mmHg) またはミリバール (mbar) で測定されます。システムが達成できる到達真空度は、ポンプの内部漏れ率、内部表面でのガスの吸着、そして重要なことに、システム全体のシールと配管の完全性など、いくつかの要因によって影響されます。ホースまたは接続部に小さな漏れがあるだけでも、最大真空レベルが大幅に低下する可能性があります。
要約すると、ルーツ真空ポンプ負圧下で大量の空気の移動を必要とする産業にとって、依然として不可欠なツールです。その堅牢な構造、電気からディーゼルまでのさまざまな動力源への適応性、および食品グレードの包装ラインと頑丈なセメント輸送機の両方に統合できる能力は、そのエンジニアリングの多用途性を強調しています。ユニットを選択するときは、ポンプの定格容量に対して空気量要件を常に確認し、真空度が特定のプロセスのニーズを満たしていることを確認してください。
環境保全機器や産業機械の信頼できるパートナーをお探しの方へインチーは、世界標準に合わせた包括的なソリューションを提供します。高品質の製造と顧客固有のカスタマイズに重点を置き、産業プロセスを最適化するために必要な技術サポートを提供します。
